?隨著經濟意識的增強，節能降耗越來越受到人們的關注。電廠熱力系統及設備的節能，給電廠的運行和運行帶來顯著的經濟效益。目前節能降耗主要集中在三大設備和復雜系統上。通過理論研究和廣泛應用，取得了巨大的經濟效益。然而，長期以來我們對循環水系統中的冷卻塔缺乏足夠的重視。一方面認為凝汽器循環水入口溫度是環境因素的單值函數；另一方面，其保護相對繁重、復雜。由于對冷卻塔的節能潛力缺乏了解，許多電廠甚至忽視了冷卻塔的保護和監管，導致塔的冷卻只能下降。本文對自然通風冷卻塔的節能潛力和熱性能影響因素進行分析和評述，為電廠優化運行和維護提供幫助和參考。

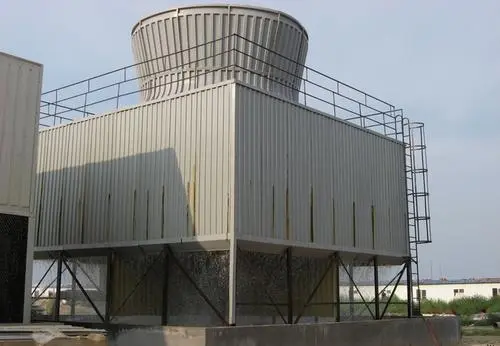

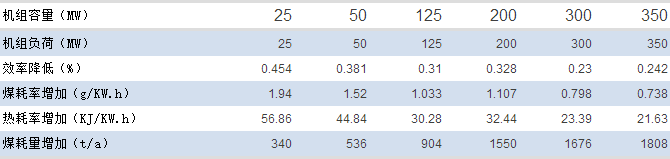

冷卻塔的工作過程是循環水吸收冷凝器的余熱，送至溫度為t1的節能冷卻塔，并通過壓力管道分流至配水箱。熱水通過噴淋設備分散成細小均勻的水滴，落在噴水填料上。它蒸發并與冷空氣一起沿著填充層的高度和深度傳導。并以對流等方式實現熱交換?？諝馕諢崃亢蜐駳?，其溫度和濕度逐漸升高至接近滿狀態并從塔頂逸出。冷卻后的循環水以溫度t2返回冷凝器?？梢?，冷卻塔出口水溫直接影響汽輪機的排氣壓力和循環熱效率。在運行電廠中，節能冷卻塔常常在違反設計條件的環境中運行。塔出口水溫高于設計值，導致真空度下降，單位經濟性下降。表2給出了塔水溫升高1oC因塔冷卻量下降而對六類機組經濟性能的影響。

可見，運行電廠凝汽器循環水入口溫度每提高1℃，節能潛力較大。目前，大多數節能冷卻塔缺乏功能測試。由于熱負荷增大或維護保養不當，導致冷卻塔出力不足、出口溫度高，是一種常見現象。例如，我公司135MW機組循環水污濁，噴水填料結垢嚴重，塔外水溫比同等條件下的設計溫度高4℃。該裝置每年損失約2706噸標準煤。僅此一項就是經濟損失。約55萬元（煤價200元/噸）。

??循環水的散熱過程密切相關影響塔內空氣分布、水分布和噴水填料的性能。噴水填料功能的優化直接影響冷卻塔的運行經濟性。噴水填料因其熱性能和電阻特性的差異而帶來不同的冷卻能力。如表3所示，在相同的試驗條件下，不同結構的噴水填料對塔出口水溫的影響。

??列出的數值表明了填料的以下特性：

?（1）相同幾何形狀的填料厚度和間距不同，水溫相差0.42~ 0.70 oC;

?h (3)塑料填料的換熱功能優于水泥格柵盤子。

?因此，選擇性能優良的噴淋填料，可以降低塔的水溫，通風阻力較小。據文獻報道，無論冷卻塔是順流式還是逆流式冷卻塔，更換為高性能薄膜填料，可使冷卻水降低5～8℃，相當于冷卻量提高50%現有冷卻塔的容量甚至更多。重視噴水填料的操作和維護，減少冷卻塔結冰和填料損壞，是提高冷卻塔熱工性能的重要手段。

??噴水密度是指單位面積通過噴水填料的冷卻水量。也是影響冷卻塔產量的主要因素之一。操作方法不當和不及時維護會導致噴嘴堵塞、填料損壞、藻類生長，導致換熱面積減少、水密度增加。附圖為噴水面積相對減少1%～25%時塔出口水溫變化情況。影響冷卻塔功能的另一個重要參數是循環水流量。增加循環水量有利于冷凝器側的換熱，但冷卻塔存在一個最佳的循環水量。當出塔空氣的相對濕度還沒有達到飽滿時，增加循環水量可以使出塔空氣逐漸變得更加飽滿。如果繼續增加循環水量，出塔的水溫會迅速升高。由于空氣已被熱量飽和，多余熱水釋放的熱量已無法再被空氣吸收。另外，泵功率消耗的增加對透平效率影響不大。實際上，循環水泵的功耗是用來補償冷卻塔出水的溫升的。綜上所述，冷卻塔節能潛力巨大，應將冷卻塔功能問題作為運行電廠節能的主要手段進行研究。根據各廠具體情況，制定切實可行的提高冷卻塔出力措施，確保機組安全、經濟運行。
